MIE-1016 16FE+4GSFP卡轨式非网管千兆工业以太网交换机

支持16个10/100M自适应以太网RJ45接口，4个1000M SFP扩展槽

支持基于端口的广播风暴抑制

支持Jumbo Frame巨帧

支持电源双输入备份冗余，失电告警功能

支持MAC地址自动学习、老化、迁移功能

支持工作温度-40℃-85℃，无风扇设计

IP40防护等级，波纹式铝型材外壳

满足工业4级电磁兼容性要求

产品概述

产品参数

安装图示

订货信息

产品概述

MIE-1016系列是一款非网管工业以太网交换机，支持16个10/100Base-T(X)电口，4个1000M SFP扩展槽。外壳使用铝合金型材，使产品轻巧、坚固、耐腐蚀、抗电磁干扰能力更强，可以工作在-40~85℃的恶劣环境中，满足了不同工业应用要求，以及确保了恶劣工业环境中快速和可靠的数据传输。此系列产品具有冗余电源输入功能，保证设备不间断正常运行。标准的DIN-3.5导轨安装方式，满足高带宽业务传输需求的电力，视频监控，工厂自动化，石油化工等工业应用领域。

产品参数

型号		MIE-1016
接口	电口数量	16个10/100M自适应以太网接口
	POE	/
	扩展插槽数量	4个1000M SFP扩展槽
交换特性	背板带宽	11.2Gbps
	包转发速率	8.4Mpps
	包缓存区	4Mbit
	MAC地址表	支持8K个MAC地址
	巨型帧	支持
电源	输入电压	DC12/24V
	接口类型	工业凤凰端子
	告警	支持失电告警功能
	保护	支持电源防反接保护/过载保护
最大功耗		6W
指示灯		电源指示：P1、P2，接口灯指示：ALarm、RUN、G9、G10、G11、G12
机械结构	安装方式	DIN卡轨式或壁挂式
	散热方式	自然冷却，无风扇
	外形尺寸	宽×高×深：55.5×154.5×127.5mm
	防护等级	IP40
	重量	<1KG
工作环境	工作温度	-40℃～+75℃
	存储温度	-40℃～+85℃
	相对湿度	5％～95％无凝露
质保	MTBF	350,000小时
质保	质保期	5年
EMC	EMI	CFR47,FCC Part 15B CE EN55032：2015,EN61000-3-2：2014（电源谐波）,EN61000-3-3：2013(电源变动)
EMC	EMS	IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s)
符合标准		IEEE802.3：CSMA/CD IEEE802.3i：10Base-T IEEE802.3u：100Base-T IEEE802.3ab：1000Base-T IEEE802.3z：1000Base-LX IEEE802.3x：全双工以太网数据链路层流控

型号		MIE-1016
接口	电口数量	16个10/100M自适应以太网接口
	POE	/
	扩展插槽数量	4个1000M SFP扩展槽
交换特性	背板带宽	11.2Gbps
	包转发速率	8.4Mpps
	包缓存区	4Mbit
	MAC地址表	支持8K个MAC地址
	巨型帧	支持
电源	输入电压	DC12/24V
	接口类型	工业凤凰端子
	告警	支持失电告警功能
	保护	支持电源防反接保护/过载保护
最大功耗		6W
指示灯		电源指示：P1、P2，接口灯指示：ALarm、RUN、G9、G10、G11、G12
机械结构	安装方式	DIN卡轨式或壁挂式
	散热方式	自然冷却，无风扇
	外形尺寸	宽×高×深：55.5×154.5×127.5mm
	防护等级	IP40
	重量	<1KG
工作环境	工作温度	-40℃～+75℃
	存储温度	-40℃～+85℃
	相对湿度	5％～95％无凝露
质保	MTBF	350,000小时
质保	质保期	5年
EMC	EMI	CFR47,FCC Part 15B CE EN55032：2015,EN61000-3-2：2014（电源谐波）,EN61000-3-3：2013(电源变动)
EMC	EMS	IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s)
符合标准		IEEE802.3：CSMA/CD IEEE802.3i：10Base-T IEEE802.3u：100Base-T IEEE802.3ab：1000Base-T IEEE802.3z：1000Base-LX IEEE802.3x：全双工以太网数据链路层流控

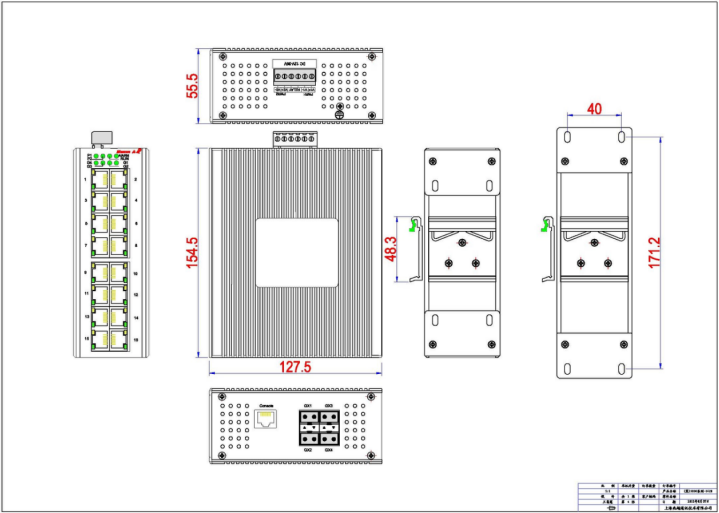

安装图示


订货信息

产品型号	规格参数
MIE-1016	16个10/100M电口，卡轨式安装，电压：DC12/24V
MIE-1016-GX4	16个10/100M电口，4个1000M SFP扩展槽，卡轨式安装，电压：DC12/24V

产品型号	规格参数
MIE-1016	16个10/100M电口，卡轨式安装，电压：DC12/24V
MIE-1016-GX4	16个10/100M电口，4个1000M SFP扩展槽，卡轨式安装，电压：DC12/24V
